Соединить два металлических листа вытяжной заклёпкой сравнительно просто: материал хорошо воспринимает локальное давление, а сформированная с обратной стороны головка удерживает детали в сборе. С пористыми, ячеистыми и многослойными основаниями ситуация сложнее. Их внутренняя структура может сминаться, крошиться или расслаиваться даже тогда, когда внешняя поверхность выглядит достаточно жёсткой. Обычная заклёпка в таком соединении нередко создаёт слишком высокую точечную нагрузку.
Лепестковая заклёпка алюминий/алюминий работает иначе. При вытягивании стержня её корпус не просто собирается в компактную замыкающую головку, а раскрывается на несколько лепестков. Они расходятся по поверхности материала и образуют увеличенную опорную площадку. Благодаря этому усилие передаётся не на узкое кольцо вокруг отверстия, а на более широкую область. Именно такое распределение нагрузки делает лепестковый крепёж подходящим для пористых пластиков, сотовых панелей, тонких композитов и других материалов, чувствительных к продавливанию.
Почему пористый материал сложно закрепить
Пористость означает, что объём материала заполнен не сплошным веществом, а системой ячеек, пустот или слоёв разной плотности. К этой группе относятся вспененные полимеры, сотовые панели, некоторые композиты, древесные плиты и облицовочные материалы с мягким наполнителем. Они могут быть достаточно жёсткими на изгиб, но плохо выдерживать сильное давление на небольшой площади.
При установке обычной вытяжной заклёпки корпус деформируется рядом с внутренней поверхностью детали. Получается небольшая замыкающая головка. Чем меньше её площадь, тем выше удельное давление на материал. В металлическом листе это обычно не вызывает серьёзной деформации. В пористом основании кромки ячеек начинают сминаться, а внутренние перемычки — разрушаться.
Проблема не всегда заметна сразу. После монтажа соединение может выглядеть аккуратно, но при вибрации, периодической нагрузке или температурных изменениях повреждённая зона расширяется. Отверстие становится овальным, заклёпка получает люфт, а облицовочный слой постепенно отделяется от наполнителя. Поэтому важно оценивать не только прочность крепежа, но и способность основания воспринимать давление от сформированной головки.
Как образуются лепестки

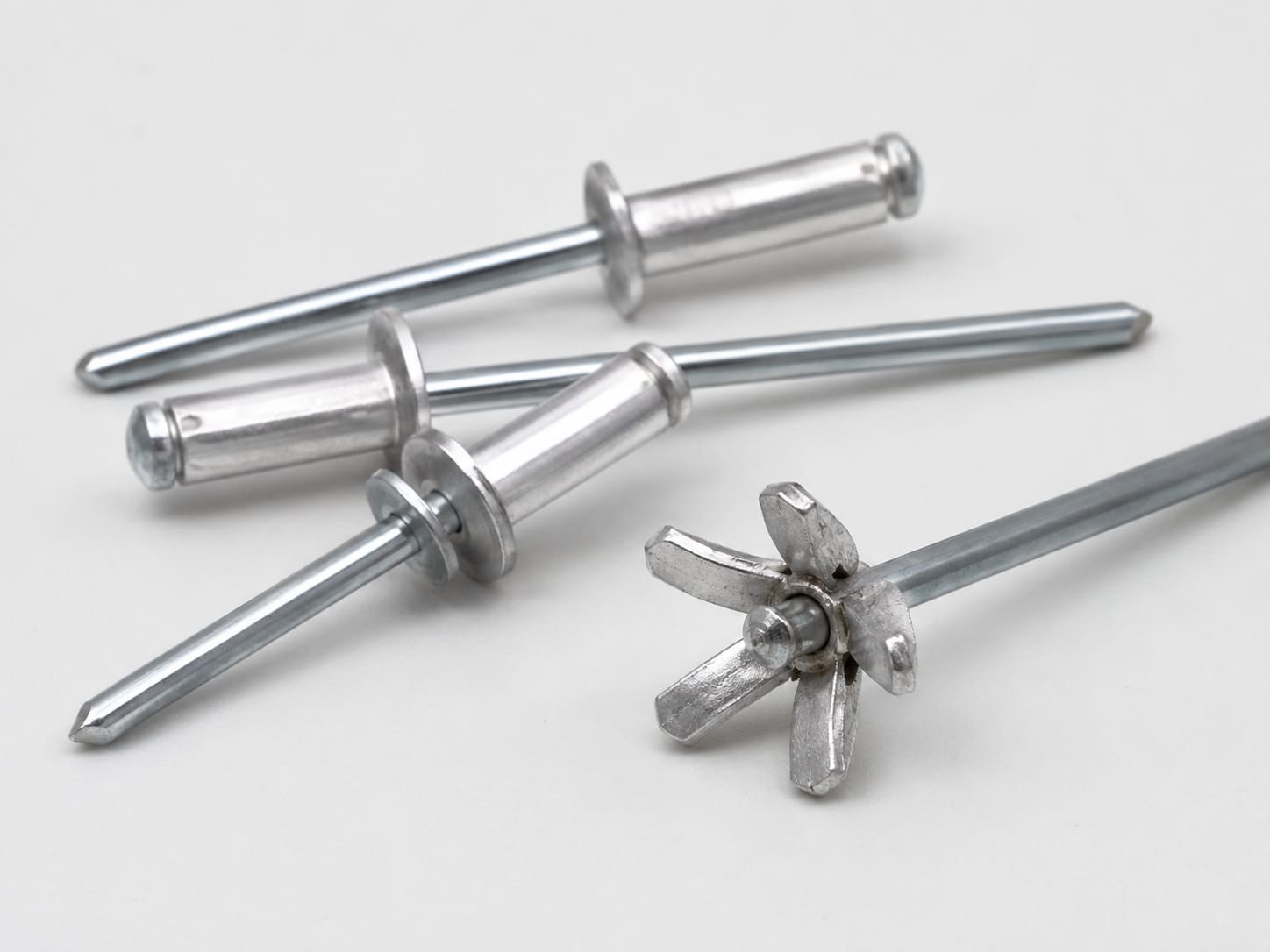

До установки лепестковая заклёпка похожа на обычную вытяжную. Она состоит из полого корпуса с бортиком и вытяжного стержня. После размещения в отверстии инструмент захватывает стержень и тянет его на себя. Головка стержня перемещается внутри корпуса и заставляет заранее ослабленные участки деформироваться.
Вместо одного плотного утолщения корпус разделяется на несколько раскрывающихся элементов. Они загибаются наружу и прижимаются к обратной стороне соединяемого пакета. После достижения расчётного усилия стержень обрывается, а корпус остаётся зажатым между лицевым бортиком и раскрытой опорой.
Главное отличие заключается в направлении деформации. Обычная заклёпка уплотняет корпус преимущественно вокруг оси, а лепестковая раскрывает его в стороны. Чем равномернее сформировались лепестки, тем больше фактическая площадь контакта и тем спокойнее материал воспринимает монтажное усилие.
Как распределяется нагрузка
В заклёпочном соединении могут возникать растяжение, сдвиг, отрыв края панели, вибрация или сочетание нескольких усилий. Пористый материал особенно чувствителен к нагрузке на вырыв, когда крепёж стремится пройти обратно через отверстие.
У обычной заклёпки сопротивление вырыву сосредоточено вокруг небольшой замыкающей головки. Давление передаётся на узкую кольцевую зону. Если структура основания слабее корпуса, разрушается не металл крепежа, а сам материал: головка продавливает его, крошит края отверстия и постепенно проваливается внутрь.
Раскрытые лепестки создают несколько удалённых от оси точек опоры. Усилие делится между ними и распределяется по большей площади. Это можно сравнить с разницей между тонкой ножкой и широкой опорной пластиной: при одинаковой общей силе широкая опора оказывает меньшее давление на каждый участок поверхности.
Лепестки частично компенсируют неоднородность основания. Если одна зона оказалась чуть мягче, часть нагрузки принимают соседние участки. Это не делает соединение неуязвимым, но снижает риск мгновенного локального разрушения. Особенно заметен эффект в сотовых и многослойных панелях, где под наружной оболочкой находятся пустоты или мягкий заполнитель.
Что происходит при нагрузке на сдвиг
Хотя основным преимуществом лепестковой конструкции считают сопротивление вырыву, поведение соединения при сдвиге тоже зависит от состояния основания. Когда детали пытаются сместиться параллельно друг другу, корпус заклёпки опирается на стенки отверстия. Если материал рыхлый, края постепенно сминаются, а отверстие вытягивается в направлении усилия.
Широкая обратная опора уменьшает раскачивание корпуса и помогает дольше сохранять первоначальное положение крепежа. Однако лепестки не заменяют правильную схему размещения точек. При заметной сдвигающей нагрузке используют несколько заклёпок, выдерживают расстояние между ними и не располагают отверстия слишком близко к краю панели. Чем равномернее распределены точки крепления, тем меньше нагрузка, приходящаяся на каждую из них.
Где широкая опора особенно полезна
В сотовой панели наружные листы могут быть жёсткими, но тонкими, а внутренние перемычки — легко сминаться. Лепестки опираются на более широкую область оболочки и уменьшают риск продавливания одной ячейки.
Вспененные пластики тоже чувствительны к локальному давлению. При неправильном креплении вокруг отверстия образуется вмятина, а затем трещина. Распределённая опора снижает концентрацию напряжений, хотя не отменяет необходимости выдерживать расстояние от края и правильно подбирать диаметр отверстия.
В многослойных композитах проблема может заключаться в расслоении. Маленькая головка тянет внутренний слой к себе и создаёт локальный изгиб облицовки. Лепестки распределяют усилие и уменьшают вероятность отделения слоя от наполнителя. Та же логика действует при креплении тонкого пластика к металлическому профилю, декоративной панели к каркасу или лёгкой обшивки к алюминиевой направляющей.
Почему важна толщина пакета
Каждая заклёпка рассчитана на определённый диапазон суммарной толщины деталей. В этот размер входят все слои, которые зажимаются между лицевым бортиком и сформированными лепестками. Для пористых материалов правильный диапазон особенно важен, поскольку ошибка меняет место раскрытия корпуса.
Слишком короткая заклёпка не успевает сформировать полноценные лепестки за обратной поверхностью. Они могут раскрыться внутри отверстия или в толще мягкого наполнителя. Опорная площадь окажется меньше ожидаемой, а материал будет дополнительно раздавлен изнутри.
Слишком длинный корпус тоже нежелателен. Лепестки сформируются далеко от поверхности и не создадут плотного прижима. Соединение получит люфт, а при вибрации заклёпка начнёт ударять по краям отверстия. Поэтому измеряют не толщину одного листа, а весь пакет в фактическом собранном состоянии.
Если панель легко сжимается, её толщину полезно проверить под небольшим монтажным усилием. Сильное предварительное сжатие недопустимо: после установки материал может частично восстановить форму и ослабить зажим.
Подготовка отверстия
Качество отверстия влияет на соединение не меньше, чем тип заклёпки. Тупое сверло рвёт волокна, оплавляет пластик и выкрашивает края ячеек. Повреждённая зона становится начальной точкой разрушения, поэтому широкие лепестки уже не могут полностью компенсировать дефект.
Диаметр сверла выбирают по требованиям конкретного крепежа. Отверстие должно позволять свободно вставить корпус, но не создавать заметного бокового люфта. При работе с тонкой облицовкой панель поддерживают с обратной стороны, чтобы сверло не продавило её в момент выхода.
Заусенцы удаляют аккуратно, не увеличивая диаметр. На пластиках избегают перегрева, а на многослойных материалах — расслоения кромки. Если отверстия в деталях сверлятся раздельно, их точно совмещают: перекос заставляет корпус изгибаться, и лепестки раскрываются несимметрично.
Ошибки при установке
Первая ошибка — выбор заклёпки только по диаметру отверстия. Длина корпуса и рабочий диапазон толщин не менее важны. Даже подходящий по диаметру крепёж не сформирует правильную опору, если раскрытие произойдёт внутри материала.
Вторая ошибка — установка инструмента под углом. Тогда стержень вытягивается не по оси, один лепесток начинает формироваться раньше остальных, а нагрузка концентрируется на небольшой зоне. Заклёпочник удерживают перпендикулярно поверхности до момента обрыва стержня.
Третья ошибка — попытка сильнее прижать детали самим инструментом. Пористую панель легко смять ещё до полного раскрытия лепестков. Детали должны прилегать друг к другу, но чрезмерное давление на лицевой бортик недопустимо.
Нельзя размещать крепёж и слишком близко к краю. Даже широкая опора не поможет, если между отверстием и кромкой остаётся узкая перемычка. Под нагрузкой она трескается или вырывается целиком.
Как оценить качество готового соединения
После установки проверяют не только лицевую сторону. Если обратная поверхность доступна, оценивают симметричность раскрытия лепестков и их прилегание к основанию. Один недоформированный элемент обычно указывает на перекос инструмента, несоответствие длины корпуса или повреждённое отверстие.
Как выбрать типоразмер
Подбор начинается с трёх параметров: диаметра отверстия, общей толщины пакета и характера нагрузки. Затем оценивают плотность основания, возможность доступа только с одной стороны, условия эксплуатации и количество точек крепления.
Для предварительного сравнения можно посмотреть доступные размеры на сайте krepz. Однако ориентироваться только на обозначение недостаточно. Для ответственных соединений учитывают данные производителя, выполняют пробный монтаж и проверяют, как раскрылись лепестки с обратной стороны.
Пробная установка особенно полезна для неоднородных панелей. Два материала одинаковой толщины могут по-разному реагировать на усилие: один плавно принимает опору, другой растрескивается вокруг отверстия. После монтажа образец проверяют на отсутствие вмятин, расслоения, поворота заклёпки и заметного люфта.
Итог
Главное преимущество лепестковой заклёпки алюминий/алюминий заключается в характере формирования обратной опоры. Корпус раскрывается в стороны, создаёт несколько лепестков и передаёт усилие на увеличенную площадь. Благодаря этому пористый или многослойный материал меньше сминается, а соединение лучше сопротивляется вырыву и расшатыванию.
Надёжность узла зависит не только от формы крепежа. Важны правильный диаметр отверстия, соответствие длины корпуса толщине пакета, перпендикулярное положение инструмента и достаточное расстояние от края. В ответственных конструкциях лучший результат даёт пробная установка на образце: она показывает реальное раскрытие лепестков и позволяет оценить состояние материала до серийного монтажа.
